實驗型噴霧干燥機安裝說明書

1分鐘秒報價

在線咨詢

一、小型噴霧干燥機安裝步驟如下：

1.安全檢查整機是否有問題

在拆箱后，請按照附表中干燥機《裝箱清單》進行設備整理，檢查各部分配件及干燥機機身是否完整。檢驗無誤后方可進行下一步驟。

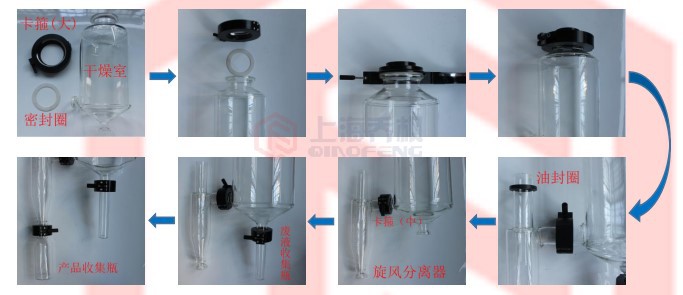

玻璃組件的安裝流程說明

20200407134414_9660 (1).jpg

玻璃組件包括干燥室，旋風分離器，產品收集瓶，廢液（材料）收集瓶

玻璃組件的整個安裝操作都在垂直于地面的方向上進行，并且干燥室左下方的瓶子開口應盡可能平行于干燥機的正面。油封的U形環面朝上。

3.供氣系統的安裝過程

將干燥器主體左側的兩個不同厚度的橡膠管插入霧化噴槍的相應端口中。

注意：建議在打開設備電源后執行以下兩個系統的安裝，并且默認情況下已安裝該設備。

4.輸送系統的安裝過程

進料系統包括蠕動泵和進料管。蠕動泵位于觸摸屏正上方，默認的旋轉方向?yàn)轫槙r(shí)針。安裝進料管時，需要打開蠕動泵并根據旋轉方向進行放置。

5.上料系統的安裝過程

安裝進料系統后，將進料管的順時針出口連接至霧化噴槍的不銹鋼進料管，并注意將其牢固插入。

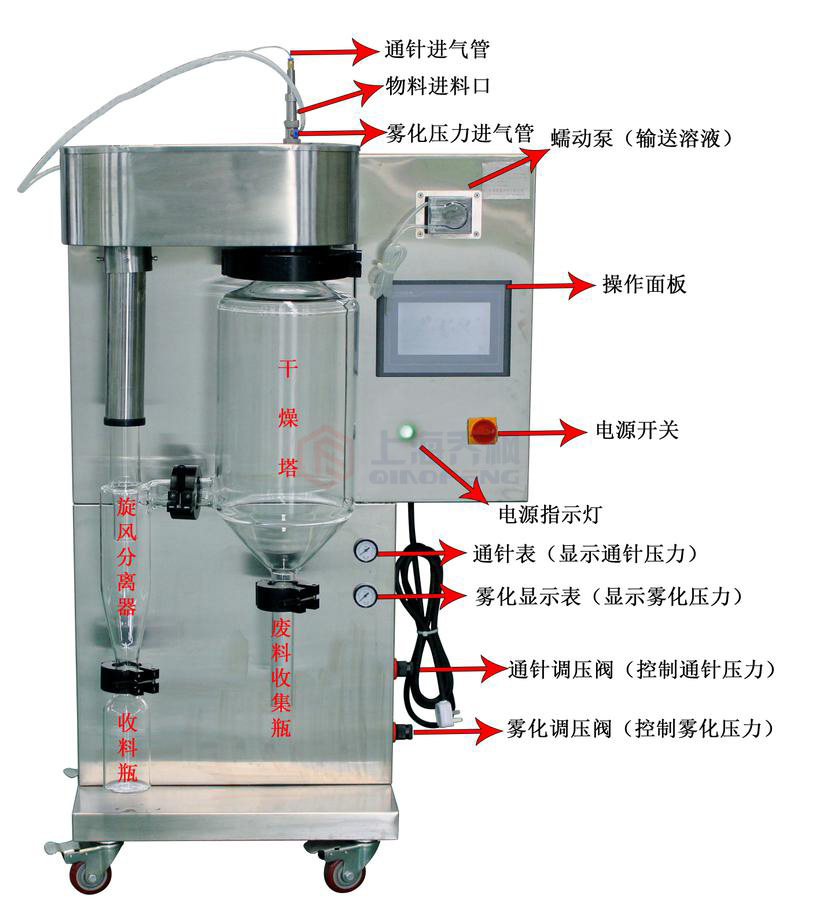

一、小型噴霧干燥機安裝完成示意圖：
